超長壽命導電滑環進入標準化設計新時代
超長壽命導電滑環進入標準化設計新時代
一文讀懂導電滑環的真實品質與真正使用壽命
導電滑環品質與使用壽命的三個錯誤觀點——
近年來，超長壽命、超高速的導電滑環成為了不少滑環生產廠家宣傳的熱點，宣稱的長壽命一般在2000萬轉至2億轉，高轉速有1千至6萬轉/分鐘（RPM）不等。各家產品方案的實現方法不盡相同，設計原理相似，主要包括了材料、刷壓、表面處理工藝三大方面。但對導電滑環的超長壽命、超高速的概念描述得較為含糊不清，且可信度不高。只能提供一些理論上的數據，或還在樣品階段，或缺乏足夠的檢驗數據支撐，甚至存在不符邏輯，數據相互矛盾等。我們不妨先看看以下幾個與滑環使用壽命、轉速、品質相關的錯誤觀點、似是而非的依據和我們對它們所存在的問題分析。
錯誤觀點1：
接近零刷壓的電刷設計，減小接觸面，滑環壽命延長了1/3。
錯誤依據1：
因為刷壓小、接觸面越小、接觸件表面光滑度高，接觸件磨損就越小，所以就延長了滑環的使用壽命。
問題分析1：
刷壓的確是使用壽命的重要影響因素，只是刷壓越小，穩定性極難控制，電流動態波動值就會越大，反而增加了電功率或信號傳輸?shù)牟环€(wěn)定性。同時，接觸面越小，電阻也會越大，在高速旋轉時，更容易造成高溫，甚至產生火花，導致接觸件燒結現象，反而縮短了滑環應有的使用壽命，且存在較大的安全隱患。
實際上，在合理的耐磨設計壓力范圍內，增大刷壓，電阻變得更小而穩定；當壓力穩定不變，增大接觸面而壓強減小，接觸件的磨損率減小，以致滑環的使用壽命更長，信號傳輸也更加穩定。
分析結論1：
合理而穩定的刷壓，才能保障導電滑環使用壽命的最大化。
錯誤觀點2：
轉速越高的導電滑環，產品性能就越好。
錯誤依據2：
滑環的轉速越高，說明加工精度高，性能就更穩定可靠。
問題分析2：
導電滑環的技術原理，決定了其使用壽命與轉速成反比，轉速越高，使用壽命越短。如轉速為6萬RPM的滑環， 以2億轉使用壽命來計算（2個都是目前市場上所宣稱的極限值），理論上使用時長只有5.5小時。因此，滑環轉速越高，其實際應用領域越小，超高轉速滑環目前只在高鐵、飛機引擎等高轉速檢測中有應用。
滑環轉速越快，接觸件摩擦產生的粉塵、磨損、錯位、高溫、短路等安全風險幾率也會隨之增加。所以，高轉速滑環都有個設計特點，體積小且電流較低，一般最大只有1安培，很多都是毫安級別的，超過1萬RPM的導電滑環，還須同時配備降溫系統設計。而大電流滑環的轉速都設計在每分鐘十幾到幾十轉范圍內。
導電滑環的轉速取決于它所用的軸承，國內市面上宣傳推廣的高轉速滑環有8千、1萬、2萬、4萬、6萬RPM的。而我國通用軸承的最高連續運行轉速約為4000 RPM，專業領域如乘用車的驅動電機轉子支撐軸承1.2萬RPM；國外知名品牌的高轉速電機的轉速才1.8萬～2.4萬RPM，無刷直流電機轉速不到4萬RPM，民用飛機引擎3萬RPM；大家日常所熟識的普通臺式電風扇轉速也不過500-1500 RPM的范圍。
全球最知名的滑環生產商，生產的工業級高轉速滑環的轉速為1000-2500RPM，而2萬RPM已是極限，且配備了1.4kg/cm2的冷卻空氣進行強制降溫。并非說國內的滑環轉速就不能超過國外的，而是根據這些行業數據，相信大家心里對動輒幾萬轉的高速滑環應有所判斷。
回歸到導電滑環的本質意義，只是一根導線，而不是電機或軸承。它的品質在于信號傳輸?shù)姆€(wěn)定性，而不是超高的轉速。
分析結論2：
導電滑環的品質性能取決于信號傳輸?shù)姆€(wěn)定性，零損失、零波動就是最佳品質，與滑環的轉速無關（若說有，也只是負相關）。
錯誤觀點3：
導電滑環使用壽命等同于使用轉數，標記轉數越大，壽命越長，品質越好。
錯誤依據3：
很多廠家在標示導電滑環使用壽命時，都會以使用轉數或“轉數@轉速”來表示。導電滑環使用壽命的轉數值越大，代表使用壽命越長。因此，2000萬轉肯定比1000萬轉的使用壽命長，品質更好。
問題分析3：
由于導電滑環的應用十分廣泛，不同行業的品質要求相差極大，甚至完全不一樣。如工程機械行業可能對電源信號的閃斷基本沒有要求，閃斷1、2秒鐘幾乎沒什么影響；而一些高精密的自動化設備行業則對閃斷要求每秒鐘不能高于30次；醫療設備、軍工裝備行業則要求控制在微秒級以內；數據通訊行業則還會有數據丟包率、比特差錯、發送頻率及噪聲等多種要求。這就不難理解，為什么同樣一個全新的用在工業自動化設備上的滑環，可能完全不符合醫療設備的應用要求。

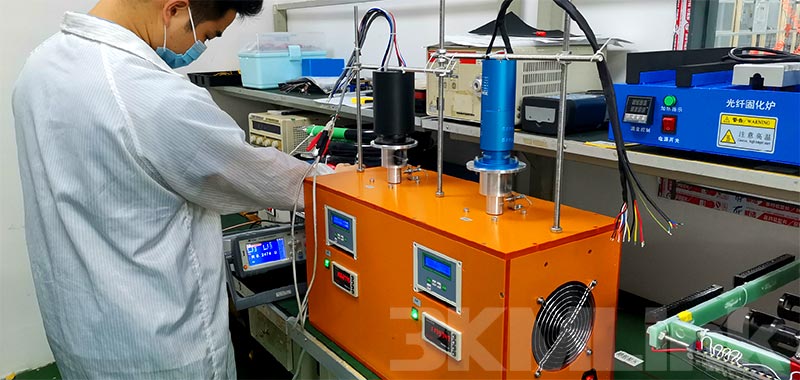

國內大多導電滑環廠家主要是以滑環結構設計為主，缺乏不同應用行業的專業技術支撐。通用做法是以電阻動態波動值來作為電源信號傳輸品質的衡量標準。 即便是這樣，品質衡量標準仍然存在很大的差別。由于早期市場應用要求普遍不高的原因，絕大部分的滑環生產廠家對滑環的檢測都是使用市面上的電阻測試儀進行測試，但這種儀器采樣率較低，不足20次/秒，導致那些極短時間的閃斷都不會被捕捉。為此，三千米連接利用20多年的通信行業經驗與資源，自主研發設計了高采樣率的電阻波動檢測設備，能以1,000,000/秒的速度對滑環的波動及閃斷進行測試，大大提高了測試的精度與可靠性，是目前業內精度最高的閃斷檢測設備。
其次，比如同樣是1000萬轉使用壽命的導電滑環，不同廠家所用測試的轉速很可能不一樣，而且有的每天只測試8小時，有的是每天24小時不間斷測試，有的在常溫測試，有的在高低溫不同或交替的模擬環境里測試等等。嚴格來說，脫離了測試方式方法、連續時長、轉速、環境、動態波動值等幾個主要維度去表述壽命，都是片面且不規范的，它們之間沒有可比性，更無法作為正常使用壽命的判斷依據。
因此，嚴謹?shù)膹S家會先根據滑環實際應用的需求特點，再以應用需求行業標準規范來定義導電滑環的使用壽命，而且一般都會在使用壽命里標注“請注意，滑環的使用壽命取決于轉速、環境和溫度”。只有這樣定義出來的使用轉數，才是導電滑環的真實使用壽命。
分析結論3：
導電滑環使用轉數值不等同于使用壽命，更不能代表導電滑環品質的好壞。
導電滑環品質與使用壽命的三大影響因素——
通過以上刷壓、轉速、轉數3個不同角度的問題分析，相信大家對導電滑環的使用壽命及品質會有新的、更加準確的認知，明白滿足市場應用領域技術品質要求的使用壽命，才是導電滑環真正的使用壽命。只有這樣，我們才能進一步了解導電滑環的技術性能，才能正確理解導電滑環的材料、設計與工藝三大影響因素之間的關系。
決定導電滑環品質的材料，主要是指導電滑環的接觸件材料，包括了金、銀、銅、稀貴金屬及它們各種不同配比、制作工藝的合成金屬。在不同的電源、信號的旋轉傳輸應用中，每一種材料都有著不同的特點性能，包括接觸件材料的導通性能、硬度、強度、彈性、脆性、延展性、磨損性、耐腐蝕性、耐高低溫與散熱性能等等。為確保導電滑環環道和刷絲的接觸可靠性和壽命，應使兩種材料的硬度盡可能匹配，以最大限度降低接觸件之間的磨損率。
影響導電滑環壽命的設計主要在刷壓設計與結構設計兩方面（當然還有電子部分的設計，但不是本文的重點，就不展開說了）。相同材料，如0.3、0.25、0.2、0.17、0.1、0.08、0.05mm等不同直徑的刷絲應力不一樣，能承受的刷壓都不一樣；材料與直徑都相同的刷絲，采用單刷、多刷、束刷等不同形式，或環道設計成扁平形、圓弧形、V形、W形，接觸件的刷壓、導通性、磨損率也都不一樣；刷絲的不同形狀及長度、與環道的接觸角度、工作時的溫度變化都會影響刷壓變化，造成電阻動態波動值發生變化，進而影響電源及信號的傳輸品質。這其中的效果與差異，并不是僅僅憑設計師的多年設計經驗就能區分、實現與把控的，而必須依靠大量的實驗、測試數據庫，長期的分析驗證積累，才能得出最為接近客觀事實的最優解決方案。
影響導電滑環品質的工藝主要包括技術處理工藝與人工制作工藝。技術處理工藝集中在接觸件表面平滑度、耐磨性、耐腐蝕性、導通性及摩擦粉塵等多個方面，隨著導電材料、電鍍工藝、表面處理等專業技術不斷發展，各大滑環廠家的技術處理工藝水平已日趨接近。對導電滑環品質的影響，重點體現在人工制作工藝方面的差距。因為導電滑環應用十分廣泛，滑環行業的絕大部分業務都是非標定制化，只能靠人工操作與裝配。目前，人的因素仍然是導電滑環一致性、可靠性的最重要保障，同時也是最不可控的關鍵節點。
材料、設計、工藝都好，不等于品質好——
不少人認為“好材料+好設計+好工藝”，還有成品技術參數檢測作為最終的質量保障，必定能做出好產品來。其實，在競爭激烈的高科技時代，好產品已不可能靠這樣簡單疊加出來了，在導電滑環行業也不例外。

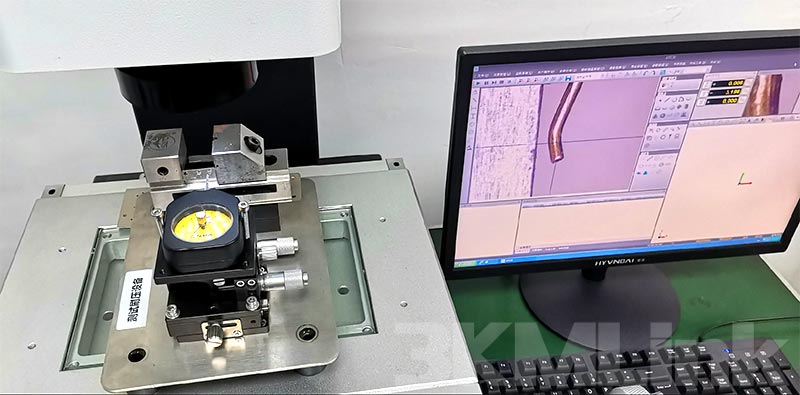

“差之毫厘，遠之千里”，我們曾挑選了10個各項技術參數初始值都一樣的同款導電滑環同時進行不間斷運行的極限壽命測試，結果10個滑環的使用壽命都不一樣、磨損程度也都不一樣、動態電阻波動值變化大小更不一樣，最大的差距竟接近60%。深究其原因，是缺乏系統性數據化的支撐。即便已有嚴格的標準作業規范，一個擁有十幾年制作經驗的技術工程師，在從材料到滑環成品的制作過程中，也很難確?；h(huán)刷絲刷壓的一致性：
1、刷壓大的，磨損快；刷壓小的，則動態電阻波動值偏大（電阻動態波動值是檢驗滑環穩定性最重要的指標，其穩定性直接影響信號的傳輸質量，當動態電阻波動值變化范圍較大時，若是功率環，則容易出現打火花現象；若是信號環，則會影響信號傳輸?shù)男Ч凰哼^大、過小，接觸件溫度都會偏高，刷絲的彈性應力降低，容易導致刷壓隨溫度變化而變化。更無法確定不同的刷壓范圍與磨損率、動態電阻波動值、溫度變化之間有著怎樣的對應關系與變化規律。
2、裝配調刷時，刷絲不小心弄彎曲了，重新調直，雖刷絲的外觀一模一樣，看不出有任何差別。但實際上，受內部應力變化的影響，它的刷壓已經與原來不一樣了。
3、接觸件各個工藝處理節點的時間長短、環境溫度的不同，如淬火、應力釋放、鍍覆等，都會導致成品的強度、硬度與表面耐磨性能就會相差很大。
因此，在第二輪測試時，我們把相同刷壓的導電滑環每3個作為一組，按不同刷壓等級分成5組導電滑環進行測試。不出所料，最終得出了5組都十分相近甚至相同的測試參數數據。
滑環品質與使用壽命進入標準化設計新時代——
近幾年來，導電滑環的結構設計與技術工藝越來越雷同、差異化越來越少。如何提升產品的市場競爭力？有先知先覺的滑環生產廠家已經逐漸意識到，導電滑環行業的競爭力已不再是昔日的設計能力經驗與特殊處理工藝，而是企業自身的標準化生產設計能力與數據化生產管控能力。
因為，只有將“規范化、數據化、標準化”貫穿到材料、工藝、成品的設計、生產與管理，并形成良性的優化循環系統。才能在導電滑環接觸件的磨損率、穩定性、一致性之間取得最佳平衡點；才能對產品進行專業的分級、分批管理，確保批量產品最佳的一致性與可靠性；才能精確把控滑環的真實品質與真正使用壽命，針對性地滿足于來自不同行業的各種各樣的市場需求，讓客戶用得明明白白、清清楚楚；才能讓公司在越演越烈的市場競爭中脫穎而出，甚至引領滑環行業進入新的發展時代。

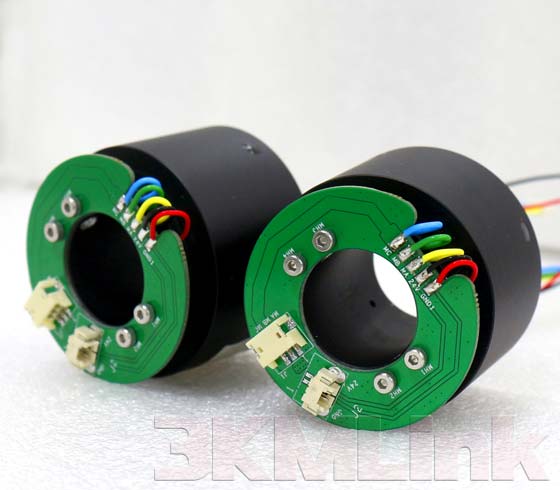

超長壽命小空心軸滑環系列
型號 | 使用壽命（轉） | 測試轉速 | 測試方式 | 動態電阻波動值 | 接觸件方案 |
3KM-T020-0502-0 | ≥8000萬 | 600rpm | 連續、常溫 | ≤10mΩ | A |
3KM-T020-0502-1 | ≥1.2億 | 600rpm | 連續、常溫 | ≤10mΩ | B |
3KM-T020-0502-3 | ≥1.5億 | 600rpm | 連續、常溫 | ≤10mΩ | C |
